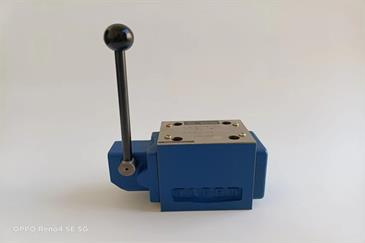

手動換向閥的工作原理

手動換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成。閥門由手柄驅動,經過手柄帶動閥桿與凸輪旋轉,凸輪具有定位驅動與確定密封組件的開啟與封閉功用。手柄逆時針旋轉,兩組密封組件分別在凸輪的作用下封閉下端的兩個通道,上端的兩個通道分別與管道裝置的進口相通。反之,上端的兩個通道封閉,下端兩個通道與管道裝置的進口相通,完成了不停車換向。 　　

手動換向閥是具有兩種以上 流動形式和兩個以上油口的方向控制閥。是完成液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門?？煞譃槭謩?dòng)換向閥、電磁換向閥、電液換向閥等。

手動換向閥又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改動流體流向。運作時借著閥外的驅動傳動組織滾動驅動軸，帶不堅定拐臂，啟動閥板，使運作流體時而從左進口通向閥的下部出口，時而從右進口轉化通向下部出口，完成了周期轉化流向的意圖。

這種轉化閥在石油、化工出產中有著廣泛的使用，在合成氨造氣體系中為常用。此外，手動換向閥還可作成閥瓣式的結構，多用于較小流量的場合。運作時只需滾動手輪經過閥瓣來轉化運作流體的流向
