什么是液壓體系中的份額壓力閥？

      部分液壓體系中運用的液壓閥許多都是手調的，都是對體系的液壓參數—壓力、流量等進行通斷式操控的元件。但有相當一部分液壓體系中，手調的通斷式操控已經不能滿足要求，而這些體系又不需求像電液伺服閥那樣有較高的精度和響應速度，一般只希望采用較簡略的電氣裝置，在對精度和響應速度沒有很高要求的情況下實現接連操控或遙控。份額閥正是依據這種需求，在通斷式操控元件和伺服操控元件的基礎上，發展起來的一種新型電-液操控元件。
目前常用的份額閥大多是電氣操控的，所以一般也稱為電液份額閥。電氣操控可采用電磁式或電動式，但常用的是電磁式。
因?yàn)榉蓊~閥是在普通液壓閥的基礎上加設份額電磁鐵而形成并發展起來的，所以份額閥也分為壓力操控、流量操控、方向操控三大類。
      1．份額壓力閥
     圖1所示為一種典型的份額溢流閥結構。它由直流份額電磁鐵（又稱電磁式力馬達）和先導式溢流閥組成，是一種電液份額壓力閥。

      當電流（電信號）輸入電磁鐵1后，便產生與電流成份額的電磁推力，該力經過推桿2、繃簧3作用于導閥芯5上，這時頂開導閥芯所需的壓力便是體系所調定的壓力。因而，體系壓力與輸入電流成份額。如果輸入電流按份額或按必定程序地改變，則份額溢流閥所操控的體系壓力也按份額地或按必定程序地改變。
      因?yàn)橐话阆葘?dǎo)式壓力閥都由先導閥和主閥兩部分構成，因而，只需改變圖W所示結構的主閥，就能夠取得份額減壓閥、份額順序閥等不同類型的份額閥。
      若將圖2所示結構的主閥部分去掉，便是直動式份額壓力閥的結構形式。

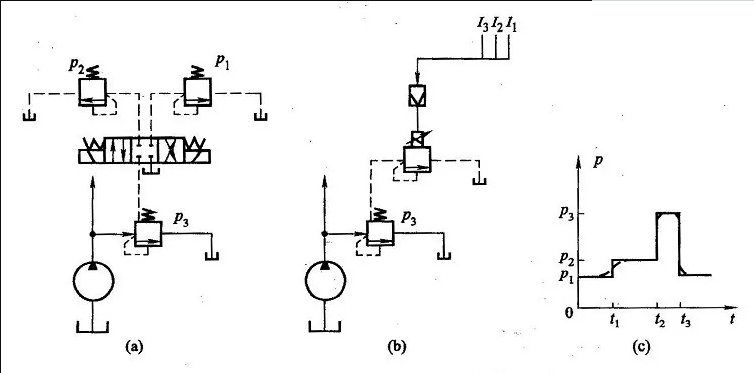

份額壓力閥的使用很廣，圖2所示為各種壓力機經常采用的多級壓力操控回路[圖2(a)]及改用份額壓力閥后進行接連操控的實例[圖2(b)]。圖中表示的是三級壓力操控，還能夠有五級或更多級的操控。采用份額操控后不只大大減少了液壓元件，簡化了管路，方便了安裝、運用和修理，降低了成本，顯著提高了操控功能，使壓力調整由本來的階躍式變?yōu)榉蓊~閥操控的緩變式[圖2(c)]，因而避免了壓力調整引起的液壓沖擊和振蕩，提高了功能。
