士德液壓：電液換向閥組簡述

士德液壓：電液換向閥組總成結構組成

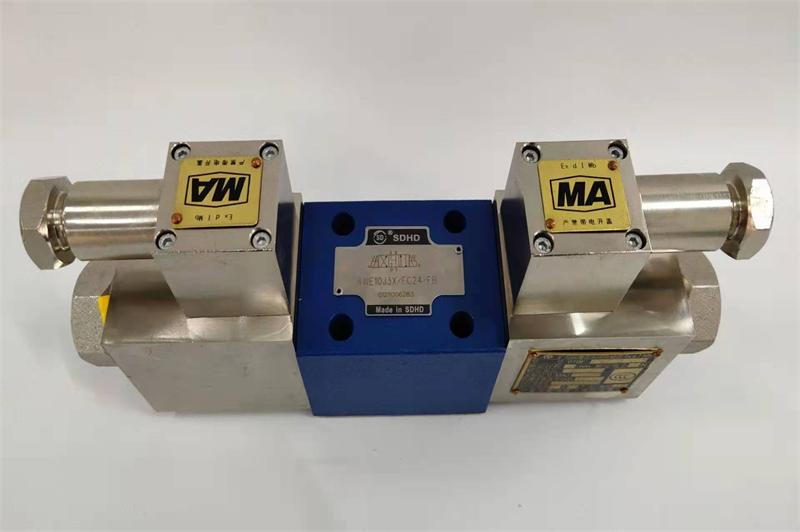

      士德液壓：18/22功用電液換向閥組選用全體插裝結構，由電磁先導閥、電磁線圈驅動器、回液?jiǎn)蜗蜷y）、過濾器、回液安全閥、DN20二位三通閥芯組件、DN12二位三通閥芯組件、主閥體、手動先導閥組成。
      18/22功用電液換向閥組進液膠管直徑KJ25，回液膠管直徑KJ25。操控前后立柱升、拉架、推溜的4個功用口為KJ16，選用4-DN20閥芯；其他14/18個功用口為KJ10，均選用DN12閥芯
      士德液壓：操控原理詳解：“零”位，電磁閥無電脈沖，無輸出力，此刻先導閥作業口X與高壓液體P離隔，與回液口R相通處于“零”位，一起主換向閥在彈簧力的作用下也處于“零”位，作業口A與高壓液體P離隔，與回液口R相通；作業方位，電磁閥接受到電脈沖信號，輸出壓力信號（或手動輸出壓力信號），翻開先導閥，先導閥進入作業狀態，此刻先導閥作業口X與回液口R離隔，與高壓液P相通，進入作業方位，輸出高壓液體信號。該高壓信號將主換向閥的作業口A與回液口R離隔，與高壓液體P相通，作業口輸出高壓液體，進入作業狀態。
