士德液壓：電液換向閥

概述：

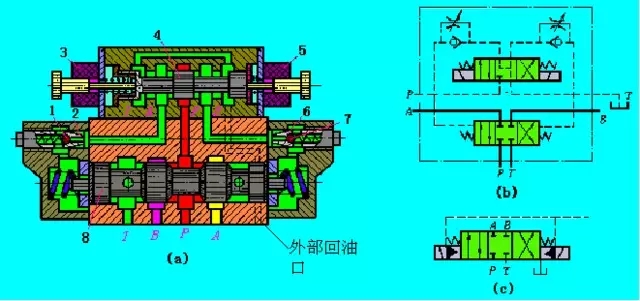

      士德液壓：電液換向閥是由電磁換向閥作先導閥與液動換向閥組合而成，由電磁閥引進油液，推動主滑閥運動，使主油路換向。主要用于改變油流方向，改變油馬達旋轉方向，和油缸的運動方向等。也可用以完成卸荷和順序動作等用途。適用于大流量的液壓系統。液動閥換向的快慢可用其控制油路中的單向節流閥來調節。

      電液動滑閥既能實現換向的緩沖，避免液壓系統的換向沖擊，同時又能用較小的電磁鐵控制較大的液流，所以常在流量較大的系統中應用。

      士德液壓：電液換向閥有二位與三位，均是四通。按其電磁閥的電源電壓可分為交流(110V/220V/380V)、直流(24V/110V/220V)兩種。

      P為進油口，O為回油口，AB至油缸兩端。K為電磁先導閥的進油口，L為電磁先導閥的回油口，L應該直通回油池，不應通過任何的背壓閥，亦避免與回油O連通。

士德液壓：主要結構品種：

      1．電液換向的先導電磁閥為NG6、NG10二種。

      2．電液換向閥的控制電磁鐵有干式型、濕式型二種結構，工作電源有交流、直流二種。

      3．電液換向閥有二位四通無彈簧型、三位四通彈簧對中型及行程調節型三種，后者可借助調節螺釘改變閥芯的移動距離，以調整進出閥的流量，起到節流調速的作用。

      4．在電磁導閥與液動閥的控制之間，可加入阻尼調節閥，以控制主閥芯的換向速度。

士德液壓：注意事項：

      1．電液換向閥的安裝應保持軸線呈水平方向，不允許傾斜或垂直方向安裝。應保證兩端有足夠的拆卸空間，以便拆卸端蓋或更換電磁鐵。

      2．管接頭連接處，禁止使用油漆、麻絲等堵塞螺紋連接口。

      3．對于機能M、K和H型的閥，如采用內供油形式的，應在主閥回油管路上加≥1.6MPa的壓力。

      4．二種供油和二種泄油形式可分別組合使用。
